Co je mechanická spojka pro HDPE potrubí? Typy, výběr a instalace

Co je mechanická spojka pro HDPE potrubí?

Posádka údržby přijíždí k zakopanému potrubí HDPE vody, které prosakuje v mokrém výkopu. Neexistuje žádný elektrofúzní stroj, žádný generátor a není zde dostatek prostoru pro přesun těžkého fúzního zařízení. Do hodiny posádka vyřízne poškozený úsek, nasune mechanickou spojku, dotáhne šrouby a spoj tlakově otestuje. To je hlavní úkol mechanické spojky pro HDPE trubky.

Krátká odpověď je tato: mechanická spojka pro HDPE trubky je netavné spojovací zařízení, které spojuje dva konce trubek upnutím kolem vnější strany trubky. Používá elastomerové těsnění, pevné pouzdro a mechanický utahovací prvek, jako je šroubový kroužek, závitová matice nebo kompresní segment. Povrch HDPE trubky se neroztaví a pro svařování není potřeba žádná elektrická energie.

Mechanická spojka nevytváří monolitickou stěnu potrubí. Místo toho vytváří utěsněný mechanický spoj, který přenáší tlak přes těsnění a přenáší axiální sílu prostřednictvím tření, závitů nebo pozitivního uzamykacího profilu. Tento rozdíl je důležitý pro jmenovité tlaky, instalaci v zemi a dlouhodobou údržbu.

Díky tomu jsou mechanické spojky cenné pro opravy, dočasné přemostění, přechodová spojení a situace, kdy tavné svařování není praktické. Nejsou vždy nejlevnějším řešením pro dlouhé nové potrubí, ale řeší jiný soubor problémů.

Níže uvedené odstavce pokrývají hlavní typy spojek, tlakové úvahy, instalační postup, běžné chyby a praktická kritéria výběru na základě toho, co vidíme v naší továrně na trubky a tvarovky z HDPE.

Jak funguje mechanická spojka na HDPE trubce

Každá mechanická spojka funguje na stejném základním principu: radiální komprese vytváří těsnění a těleso spojky drží dva konce trubek v zákrytu. Když instalační technik utáhne matici nebo sadu šroubů, spojka přitlačí jedno nebo více elastomerových těsnění proti vnější stěně HDPE trubky. Vzhledem k tomu, že HDPE je termoplast, povrch trubky se pod tlakem mírně deformuje, což pomáhá těsnění vyplnit všechny nepravidelnosti povrchu.

Pevnost spoje závisí na třech faktorech: na velikosti radiálního stlačení na těsnění, schopnosti pouzdra odolávat expanzi pod tlakem a na velikosti axiálního omezení mezi dvěma konci potrubí.

Kritický rozdíl je zdrženlivý a nezdrženlivý. Pevná mechanická spojka je navržena tak, aby odolávala vytahovacím silám způsobeným vnitřním tlakem, tepelnou kontrakcí nebo pohybem země. Spojka bez omezení může při krátké zkoušce udržet tlak, ale může sklouznout, pokud jsou axiální síly vysoké. U podzemních potrubí vždy ověřte, zda má spojka mechanismus pozitivního uchopení nebo zda jsou nutné přítlačné bloky.

Protože HDPE trubka se při změnách teploty roztahuje a smršťuje, musí konstrukce mechanické spojky umožňovat malý axiální pohyb nebo musí být okolní instalace omezena. To je důležité zejména u nadzemních potrubí vystavených přímému slunečnímu záření.

Hlavní typy mechanických spojek pro HDPE trubky

Mechanické spojky nepředstavují jedinou produktovou řadu. Na trubkách z HDPE se používají nejméně čtyři běžné konstrukce: spojky s tlakovou objímkou, přírubové spoje, závitové přechodové fitinky a šroubové spojky s dělenou objímkou. Každý z nich má jinou logiku instalace, tlakovou kapacitu a chování při údržbě.

Při výběru typu začněte připojením, které skutečně potřebujete. Pokud spojujete dva hladké konce trubek z HDPE, nejpřímějším řešením je spojka s tlakovou objímkou. Pokud se připojujete k přírubě čerpadla, použijte přírubový adaptér. Pokud se připojujete k kovové součásti se závitem, použijte přechodovou tvarovku se závitem.

Mechanické spojky vs. Fusion Welding: Klíčové rozdíly

Tavné svařování vytváří trvalý, monolitický spoj roztavením molekul HDPE dohromady. Mechanická spojka vytváří rozebíratelný spoj přitlačením elastomeru na trubku. Fusion je obecně první volbou pro nové podzemní vodovodní a plynové potrubí. Mechanická spojka je obvykle praktičtější volbou pro opravy, nouzové práce, přechody a instalace, kde nelze fúzní zařízení dovézt na místo.

U potrubí, kde je fúze proveditelná, zůstává nejběžnější metodou spojování, protože se nespoléhá na elastomer, který může stárnout. Fúze má ale skutečná omezení: potřebuje energii, čisté nebo suché povrchy, vyškolenou obsluhu a dostatek prostoru kolem potrubí. Mechanické spojky jsou záměrně navrženy pro situace, kde tyto podmínky neexistují.

Před výběrem úplného svařovacího programu se vyplatí porovnat samotné metody svařování. naše srovnání soketové fúze versus tupé fúze vysvětluje, kam se každý proces hodí ve skutečném projektu potrubí.

Kde jsou mechanické spojky preferovanou volbou

Mechanické spojky nenahrazují veškeré tavné svařování. Jsou preferovaným řešením za specifických podmínek: nouzová oprava, dočasný bypass, přechod ze smíšeného materiálu, instalace v omezeném prostoru a připojení k přírubovému zařízení.

Mechanické spojky jsou běžné v obecních vodovodech, zavlažovacích sítích, potrubích pro těžbu kejdy, potrubí průmyslových procesů a námořních aplikacích. Stavební služby také používají typy mechanických spojů pro HDPE drenážní a sifonové systémy, zejména tam, kde je omezený přístup pro tavné svařování.

Hodnoty tlaku a technické limity

Správně zvolené mechanické spojky zvládnou stejnou jmenovitou tlakovou třídu jako samotná HDPE trubka. Praktickým limitem je nejen těsnění, ale také odolnost spojky proti axiálnímu vytažení a teplotně podmíněnému pohybu potrubí.

Trubka SDR ovlivňuje vnější průměr pro danou jmenovitou velikost, ale co je důležitější, ovlivňuje tuhost stěny a velikost radiálního stlačení, které může trubka přijmout. Spojka navržená pro SDR 11 může pasovat také na SDR 17, protože vnější průměr je stejný, ale rozsah komprese těsnění a chování sevření se liší. Vždy zkontrolujte rozsah tloušťky stěny uvedený na štítku spojky.

Pouze jmenovitý tlak vám neřekne, zda je spojka upnutá. Neomezená mechanická spojka může udržet tlak při statické zkoušce, ale selže, když se trubka smrští v důsledku chladného počasí nebo když pohyb půdy roztáhne spoj. U podzemních potrubí použijte zadržovací spojku, systém vnějšího ukotvení nebo opěrný blok.

Teplota také mění dlouhodobé chování HDPE. Při vyšších provozních teplotách povolený pracovní tlak klesá. Když bude systém pracovat při teplotách nad 20 °C, vyberte silnější stěnu potrubí a ověřte, že materiál těsnění v mechanické spojce je dimenzován na teplotu kapaliny. EPDM těsnění jsou běžná pro vodu, ale nejsou kompatibilní s uhlovodíky a některými chemikáliemi.

Závitové a kompresní výrobky pro mechanické spoje

Z našeho vlastního výrobního programu jsou dvě nejdůležitější rodiny mechanických spojů závitové šroubení z HDPE a svěrné šroubení PE/PP. Tyto jsou doplňkové: šroubení se závitem se používá, když má spojovací bod závit BSP nebo NPT, zatímco šroubení se svěrným kroužkem se používá, když spoj vyžaduje jednoduché hrdlové spojení bez tepla.

Jako výrobce trubek a tvarovek obrábíme nebo lisujeme závity přímo do těla PE100. Tím se zabrání vmíchání samostatné kovové vložky do smáčeného úseku, tvarovka je lehčí a montážník získá čistou geometrii závitu pro utěsnění. Svěrné fitinky řady PE/PP pracují na podobném mechanickém principu: vložka se umístí do konce trubky, utáhne se uzávěr a O-kroužek nebo těsnění se přitlačí na stěnu trubky.

Obě rodiny produktů řeší skutečné instalační problémy. Dodavatel spojující polyetylénové potrubí s čerpadlem z nerezové oceli může použít adaptér s vnějším závitem na straně HDPE a standardní závitovou přírubu nebo šroubení na straně zařízení. Tým údržby, který opravuje nízkotlaké vodní potrubí bez fúzního zařízení, může použít PE/PP kompresní hrdlo a dokončit práci během několika minut.

HDPE adaptér s vnějším závitem pro spoje potrubí odolné proti korozi Tento adaptér spojuje HDPE trubky se závitovým kovovým zařízením, nabízí chemickou odolnost a nepropustné těsnění. Jeho lehká konstrukce zjednodušuje instalaci, takže je ideální pro systémy se smíšenými materiály. Zobrazit produkt →

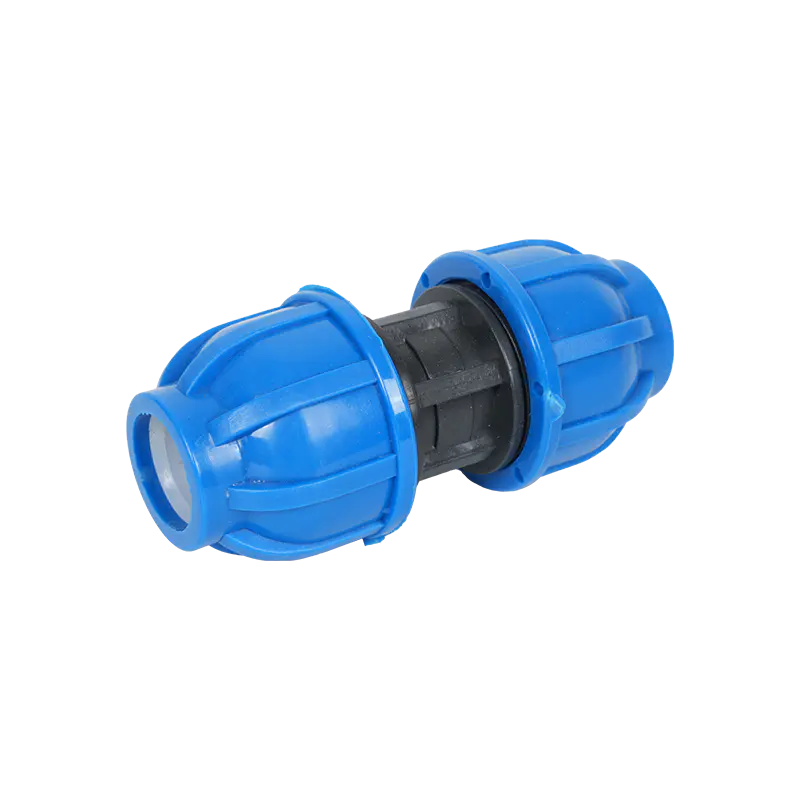

PE/PP kompresní hrdlo pro spojování trubek bez použití nářadí Tato objímka spojuje trubky stejného průměru bez svařování nebo tepelného tavení pomocí kompresního mechanismu pro bezpečné a nepropustné uchycení. Vhodné pro vodu, plyn a zavlažování, kde záleží na rychlých opravách. Zobrazit produkt →

Postup montáže mechanických spojek krok za krokem

Nejrychlejší instalace mechanické spojky stále selhává, pokud je příprava potrubí špatná. Protože mechanické těsnění závisí na stlačení proti vnějšímu povrchu, musí být konec trubky čistě seříznut, zkosen, čistý a vložen do správné hloubky.

1. Před výběrem spojky si ověřte vnější průměr trubky, tloušťku stěny a SDR. Nepředpokládejte, že jmenovitá velikost je dostatečná.
2. Odřízněte čtverec HDPE trubky pomocí řezačky trubek, ruční pily s pokosovou krabicí nebo kotoučové řezačky. Vyvarujte se hrubého spirálového řezu, který by poškodil těsnění.
3. Zkoste nebo odjeďte vnější okraj konce trubky. Zkosení o 15 až 30 stupňů pomáhá trubce zasunout se do těsnění, aniž by se odvalila z polohy.
4. Vyčistěte vnější povrch trubky. Odstraňte bláto, mastnotu, uvolněné PE třísky a povrchovou vlhkost z oblasti, která bude v kontaktu s těsněním.
5. Zkontrolujte označení hloubky zasunutí na tělese spojky. Pokud není žádná značka, umístěte dva konce trubek vedle sebe a před montáží změřte hloubku.
6. Rozeberte spojku natolik, aby bylo možné nasunout pouzdro, kompresní kroužky a těsnění na potrubí ve správném pořadí.
7. Vložte první konec trubky do celé hloubky a poté vložte druhý konec trubky, dokud nebudou oba správně umístěny uvnitř objímky.
8. Rukou rovnoměrně utáhněte šrouby nebo matice a poté je pomocí momentového klíče utáhněte křížem. Nikdy neutahujte úplně jednu stranu před druhou stranou.
9. Zkontrolujte, zda potrubí zůstává ve stejném vyrovnání a zda je mezera mezi konci potrubí rovná. Jednostranná mezera může snížit těsnicí výkon.
10. Tlakově testujte spoj pomalu podle pracovního tlaku systému. Sledujte těsnost spojky během počátečního udržování tlaku a znovu po tepelné stabilizaci.

Pokud spojka používá specifikaci krouticího momentu, dodržujte ji. Přílišné utažení může rozdrtit stěnu PE trubky nebo vytlačit těsnění do nesprávné polohy. Nedostatečným utažením zůstane těsnění nepřipravené na provozní tlak. Momentový klíč je malá investice ve srovnání s náklady na vykopání zakopané spáry.

Běžné chyby a rizika nákupu

Většina selhání mechanické spojky na HDPE trubce není způsobena špatným designem spojky. Pocházejí z nesprávného dimenzování, špatné přípravy povrchu, nerovnoměrného utažení nebo použití spojky bez omezení na potrubí, které potřebuje axiální omezení. Těmto problémům se lze vyhnout, když instalační technik považuje mechanický spoj za přesnou sestavu spíše než za svorku.

Při nákupu mechanických spojek od výrobce si vyžádejte přesný rozsah tloušťky stěny, specifikaci krouticího momentu, směs těsnění a certifikát tlakové zkoušky. Dodavatel, který nemůže odpovědět na tyto čtyři otázky, vám neposkytuje dostatek informací pro bezpečnou instalaci.

Kontrolní seznam pro výběr mechanické spojky pro HDPE potrubí

Krátký kontrolní seznam pomáhá technickým týmům porovnávat nabídky, aniž by se spoléhaly na názvy značek nebo vágní popisy. Stejné otázky by měly být zodpovězeny pro každou mechanickou spojku před jejím schválením pro projekt.

• Vnější průměr trubky a tloušťka stěny: Spojte spojku s přesným rozměrem PE trubky, nejen s DN.
• Tlaková třída: Ujistěte se, že jmenovitý tlak spojky se rovná nebo překračuje požadovaný pracovní tlak při skutečné provozní teplotě.
• Odolnost při koncovém zatížení: Zjistěte, zda je spojka zajištěna a zda je stále nutné blokování tahu.
• Kompatibilita těsnění: Ověřte, zda je elastomer kompatibilní s působením kapaliny, teploty a chemikálií.
• Prostor pro montáž: Zkontrolujte, zda posádka dosáhne na šrouby nebo matice, a použijte momentový klíč kolem instalované trubky.
• Kontrola a testování: Potvrďte, že s každou šarží je dodáváno označení spojky, zkušební záznamy a instalační dokumentace.
